Σύστημα
Η κορυφαία συσκευή για την καλύτερη ανάλυση.
■ Βασικά χαρακτηριστικά
@ Μέγιστη αξονική ανάλυση: 21 µmat (gr/m2), 75 MHz
@ Μέγιστο βάθος ψηφιοποίησης: 16 mm
@ Πλάτος σάρωσης: 12,8 mm γραμμική (πλάτος βήματος 33 µm)
@ Ιατρική Πιστοποίηση CE 0482 για την Ευρώπη
@ Σύνδεση: USB 2.0 ή USB 3.0
@ Λογισμικό DUB SkinScanner συμβατό με λειτουργικά συστήματα Windows (32/64)
@ Λειτουργίες προβολής: B-Scan, RF-Mode, A-Scan, Sum-A, ScanLoop (2000)
@ Φίλτρο: Μετασχηματισμός Hilbert
@ 7 κλίμακες χρωμάτων
@ Μέτρηση: μήκος, περιοχή, πυκνότητα, πλάτος, βάθος, ROI- (Region of Interest is an area within a medical image that is selected for analysis-Περιοχή που επιλέγεται προς ανάλυση μέσα σε μία ιατρική απεικόνιση) , ορθογώνιο πεδίο μέτρησης
@ Αυτόματος υπολογισμός πάχους δέρματος
@ Αυτόματος πάχους επιδερμίδας (50 MHz και περισσότερο)
@ Αυτόματος υπολογισμός πυκνότητας δέρματος
@ Δυνατότητα εφαρμογής του λογότυπου της κλινικής ή του ιατρού που το χρησιμοποιεί
Διαφορετικοί διαθέσιμοι Υποδοχείς για:
@ Γραμμική Β-Σάρωση 18-22 MHz
Μέγιστη Διείσδυση/Αξονική Ανάλυση 15mm/72μm
@ Γραμμική Β-Σάρωση 22-28 MHz
Μέγιστη Διείσδυση/Αξονική Ανάλυση 10mm/57μm
@ Γραμμική Β-Σάρωση 33-38 MHz
Μέγιστη Διείσδυση/Αξονική Ανάλυση 6mm/42μm
@ Γραμμική Β-Σάρωση 50 MHz
Μέγιστη Διείσδυση/Αξονική Ανάλυση 4mm/31μm
@ Γραμμική Β-Σάρωση 75 MHz
Μέγιστη Διείσδυση/Αξονική Ανάλυση 3mm/21μm
Γιατί χρησιμοποιούμε διαφορετικές συχνότητες
Resolution (Ανάλυση)
Penetration (Διείσδυση)
Οι εμφανιζόμενες συχνότητες είναι οι μέσες συχνότητες – οι άνω οριακές συχνότητες είναι έως και 40% υψηλότερες
Πεδία Εφαρμογής
Παρακολούθηση των ακόλουθων καταστάσεων
- Γήρανση του δέρματος
- Χειρουργική Mohs
(θεωρείται η πιο αποτελεσματική τεχνική για τη θεραπεία πολλών καρκινωμάτων των βασικών κυττάρων της επιδερμίδας (BCC) και του καρκινώματος των πλακωδών κυττάρων (SCCs), οι δύο πιο συνηθισμένοι τύποι καρκίνου του δέρματος). - Ελαστικότητα του δέρματος
- Θεραπεία του δέρματος
Διάγνωση
- Υποκείμενος Ιστός κάτω από πληγές και το δέρμα
- Δερματικές αλλοιώσεις λόγω υπερβολικής έκθεσης στην ηλιακή ακτινοβολία
Αποτελεσματικότητα
- Θεραπείας Laser
- Θεραπείας πληγών
- Κοσμητική έρευνα
- Αισθητική θεραπεία δέρματος
- Δερματικές Βλάβες λόγω διαφορετικών κλινικών αιτιών
Ανίχνευση
- Πάχος δέρματος
- Κίνδυνος Οστεοπόρωσης
- Βάθος Όγκου πριν και μετά τη χειρουργική επέμβαση

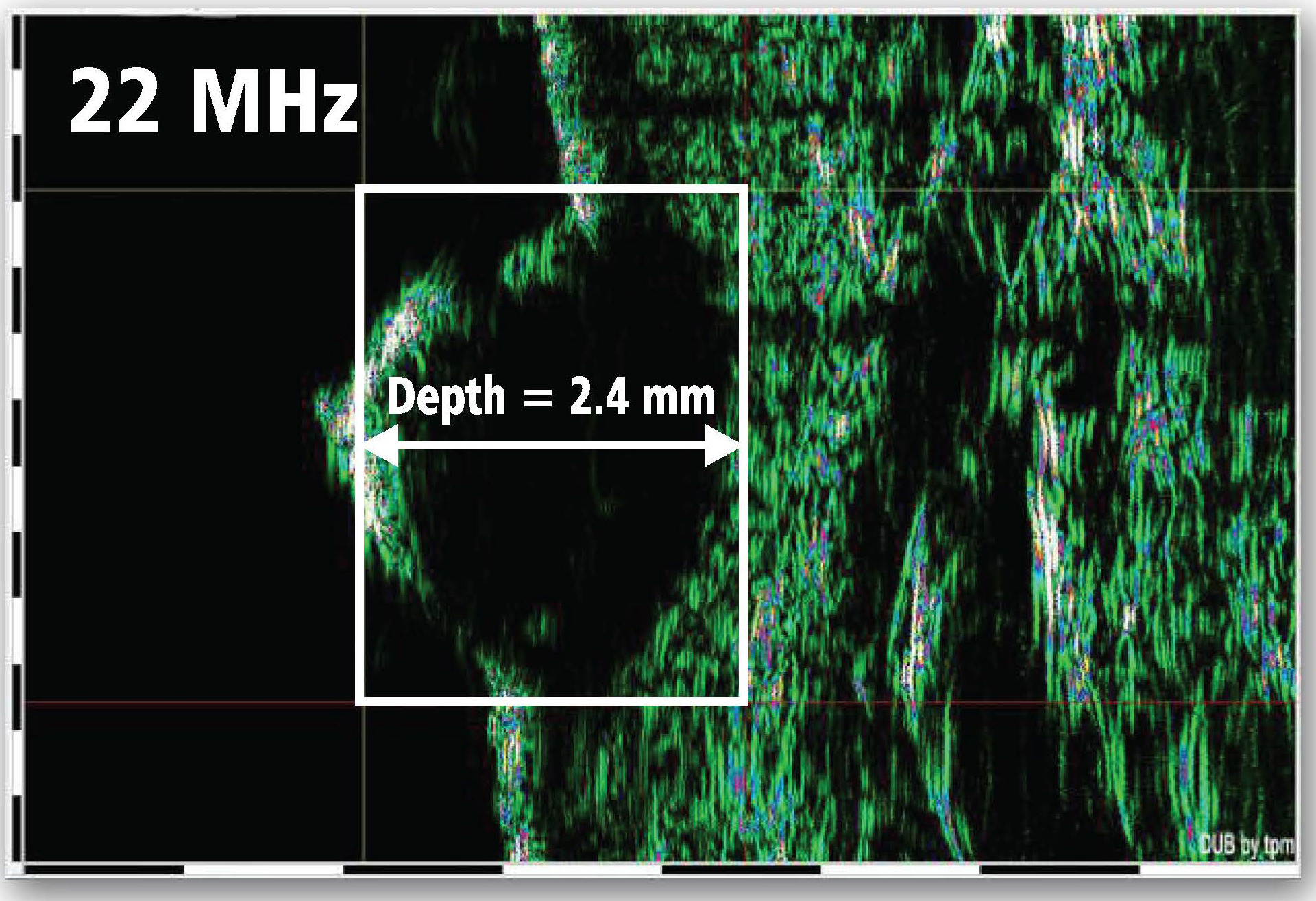

Ξένο σώμα σε ουλώδη ιστό
Οζώδες Βασικοκυτταρικό Καρκίνωμα
Επιφανειακό Βασικοκυτταρικό Καρκίνωμα

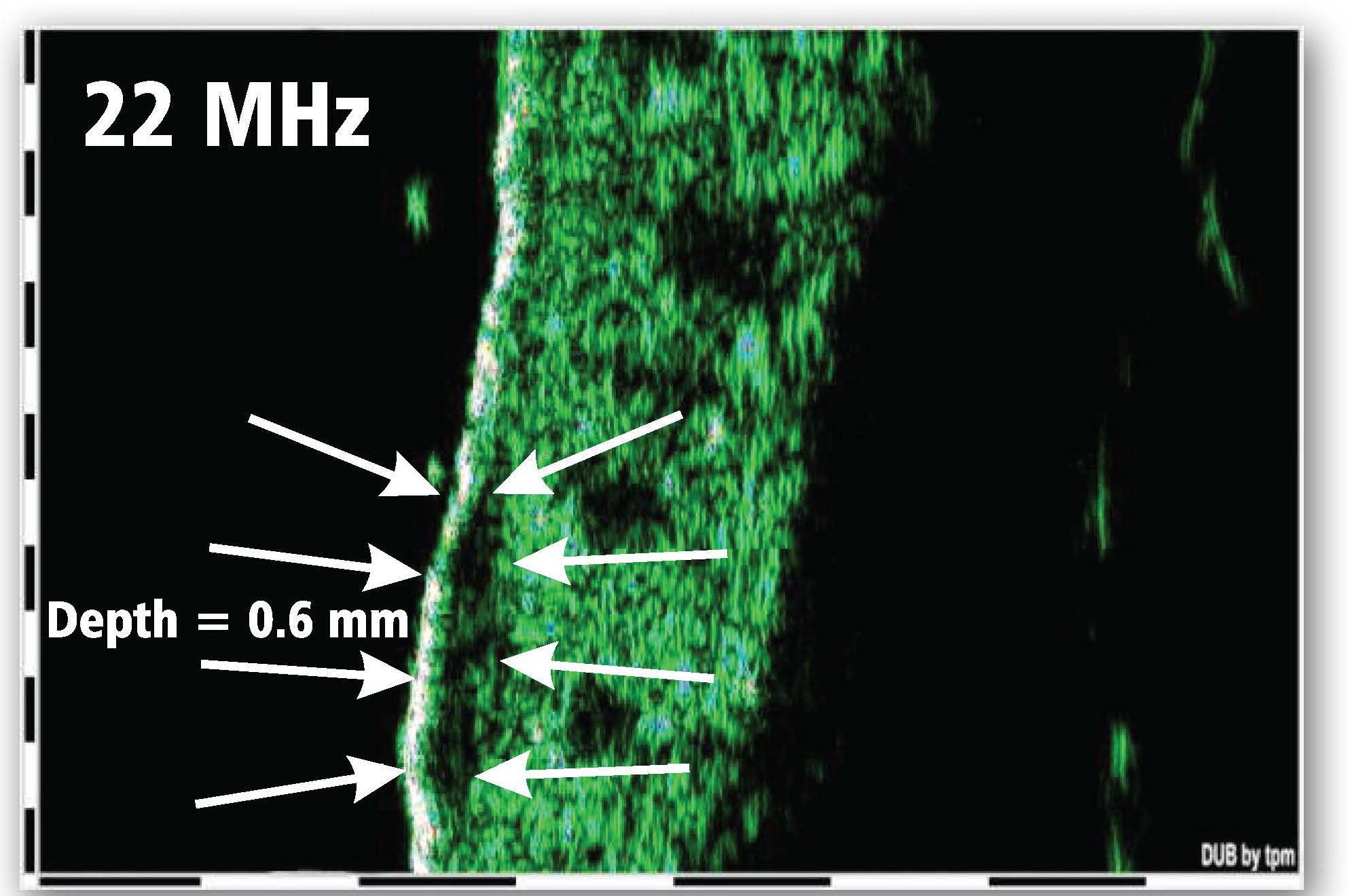

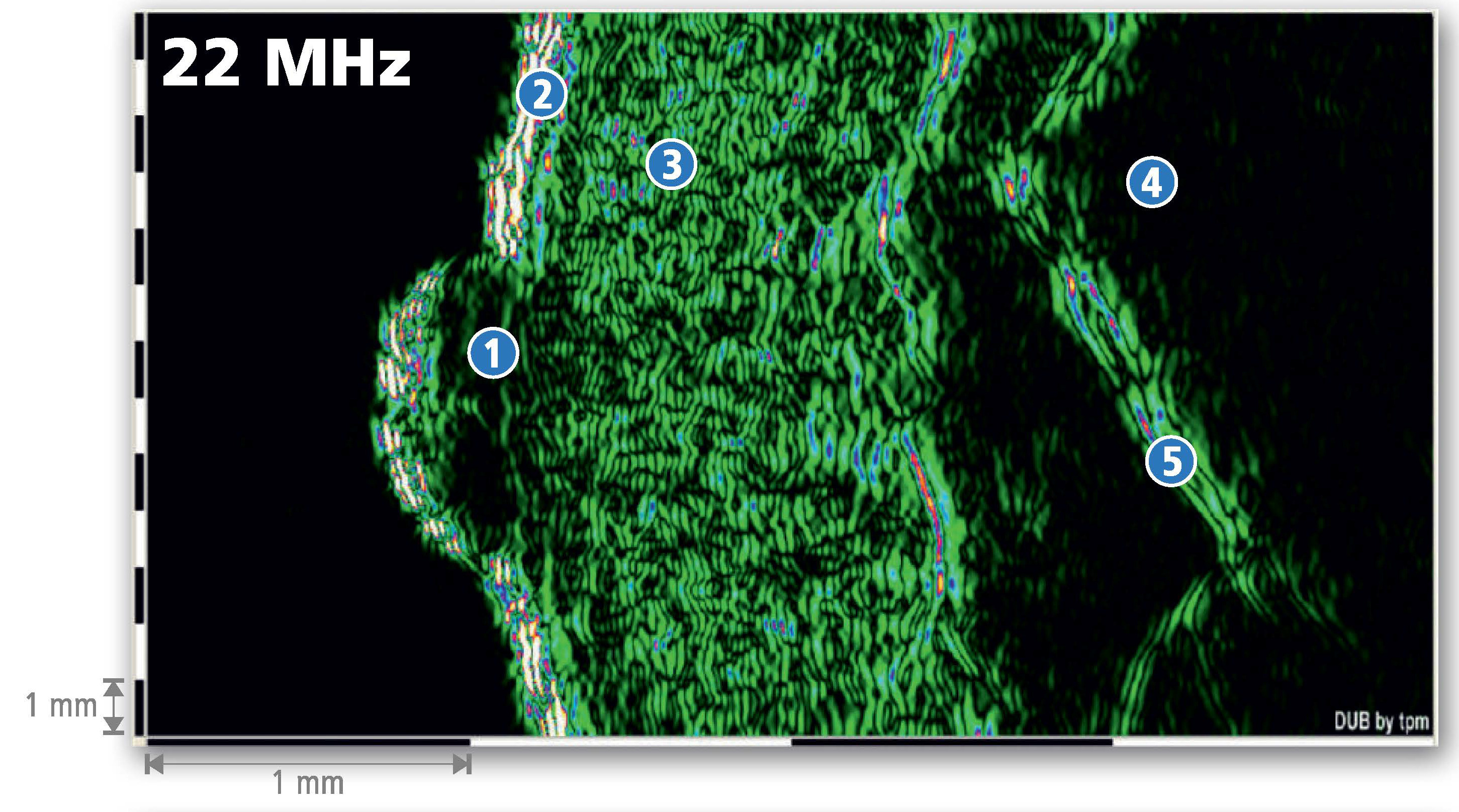

Διαφορετικές συχνότητες – Διαφορετική ανάλυση
- Σπίλος
- Επιδερμίδα
- Κυρίως Δέρμα ή Χόριο
- Υποδόριο Λίπος
- Υποδόριος Ιστός
- Μέγεθος της Καταστροφής από την Ηλιακή Ακτινοβολία
- Κεράτινη Στιβάδα
- Τριχοθυλάκια
Λειτουργίες Προβολής Σάρωσης
Α-Σάρωση
Μια πλήρης εικόνα υπερήχων αποτελείται από πολλές μεμονωμένες γραμμές A-Scan. Με το λογισμικό DUB®SkinScanner είναι δυνατή η προβολή όλων των μεμονωμένων γραμμών A. Μαζί με τη λειτουργία Sum-A, το πάχος του δέρματος μπορεί εύκολα να μετρηθεί.
Β-Σάρωση
Μια πλήρης σάρωση B δημιουργείται από 384/768 γραμμές σάρωσης A. Μετατρέπεται σε μία από τις 7 διαθέσιμες κλίμακες χρώματος και 2 διαφορετικούς μετασχηματισμούς (Hilbert και Full-Wave) και δημιουργείται μια τυπική εικόνα υπερήχων υψηλής συχνότητας για κλινική αξιολόγηση.
RF-Σάρωση
Η σάρωση RF εμφανίζει τα αρχικά μη επεξεργασμένα δεδομένα της καταγεγραμμένης εικόνας υπερήχων. Όλοι οι υπολογισμοί και οι διαφορετικές προβολές θα υπολογίζονται πάντα από το λογισμικό DUB®SkinScanner με αυτήν τη μορφή δεδομένων για να εξασφαλίζεται η υψηλότερη ποιότητα εικόνας.
Πολωτικό Ψηφιακό Δερματοσκόπιο
Δερματοσκόπιο USB που στοχεύει στη δυνατότητα αναπαραγωγής υπερήχων, π.χ. πριν, κατά τη διάρκεια και μετά τη θεραπεία.
