Υπερηχογράφημα Δέρματος Υψηλής Συχνότητας και Υψηλής Ανάλυσης

Τα συστήματα DUB®SkinScanner είναι διαγνωστικά συστήματα υπερήχων εξαιρετικά υψηλής συχνότητας και εξαιρετικά υψηλής ανάλυσης για χρήση στην κοσμητολογία, τη δερματολογία, την αισθητική και τη φαρμακευτική και κλινική έρευνα. Διατίθενται διαφορετικά μοντέλα, εκδόσεις, εύρη συχνοτήτων και επιλογές για όλες τις απαιτήσεις. Σήμερα, ο διαγνωστικός υπέρηχος 25 MHz είναι μια ευρέως διαδεδομένη μέθοδος για μη επεμβατική ανάλυση δέρματος.

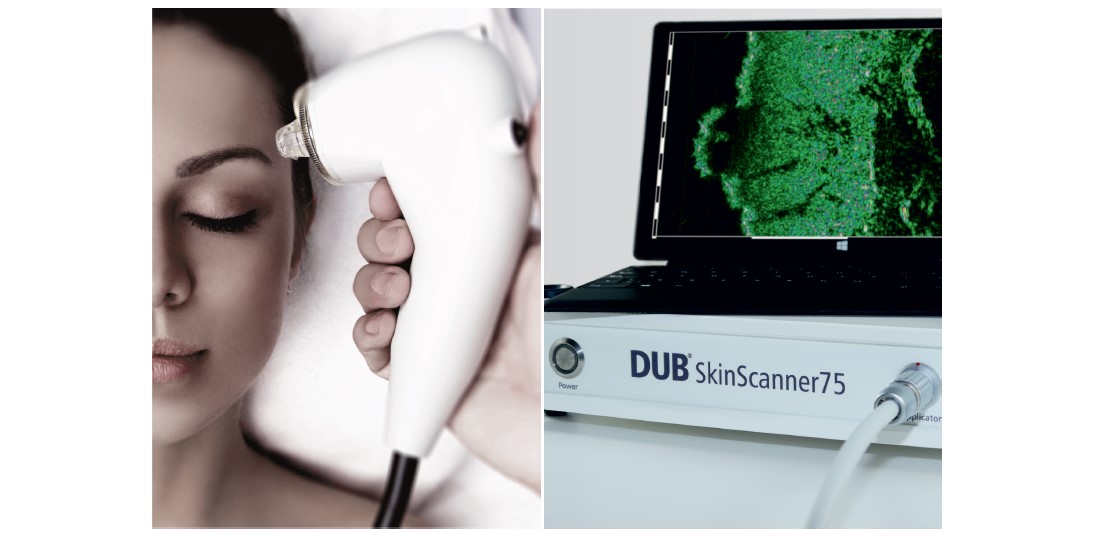

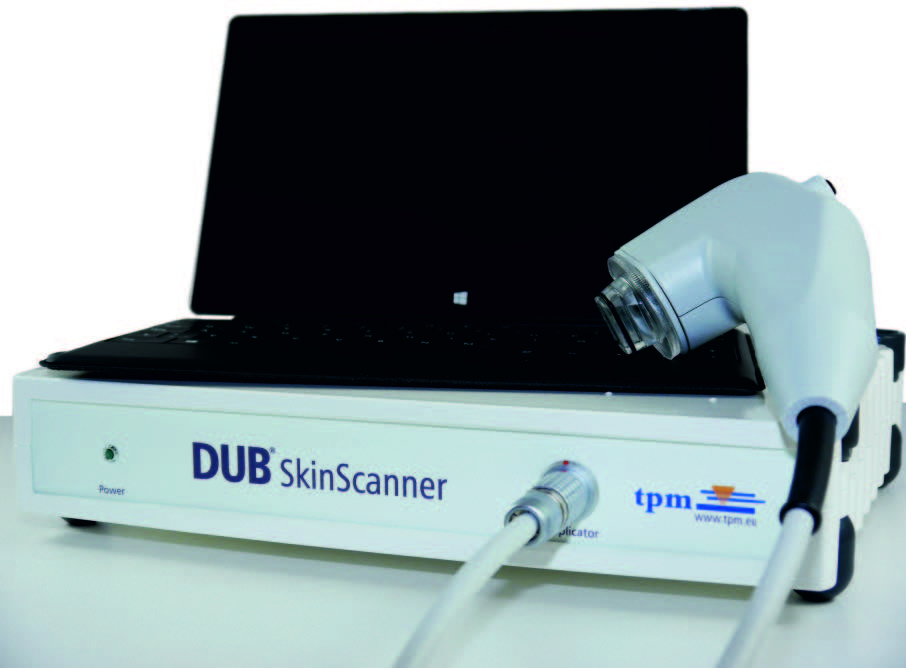

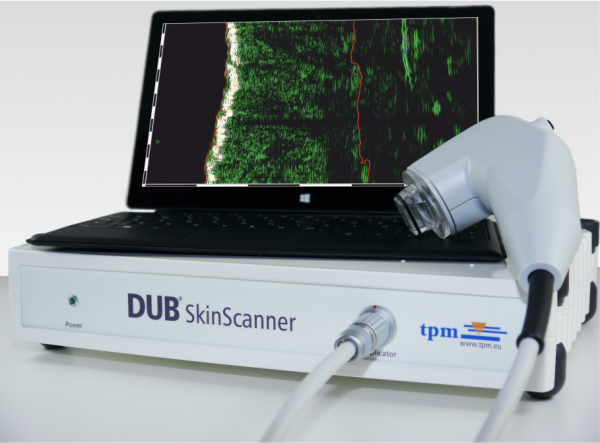

Σύστημα

Η standard συσκευή, για μεγαλύτερη ευελιξία.

■ Βασικά χαρακτηριστικά

@ Μέγιστη αξονική ανάλυση: 45 µmat (gr/m2), 35 Mhz

@ Μέγιστο βάθος ψηφιοποίησης: 16 mm

@ Πλάτος σάρωσης: 12,8 mm γραμμική (πλάτος βήματος 33 µm)

@ Ιατρική Πιστοποίηση CE

@ Σύνδεση: USB 2.0 ή USB 3.0

@ Λογισμικό DUB SkinScanner για Windows

@ Λειτουργίες προβολής: B-Scan, RF-Mode, A-Scan, Sum-A, Scanloop (2000)

@ Φίλτρο: Μετασχηματισμός Hilbert

@ 7 κλίμακες χρωμάτων

@ Μέτρηση: μήκος, περιοχή, πυκνότητα, πλάτος, βάθος, ROI, ορθογώνιο πεδίο μέτρησης

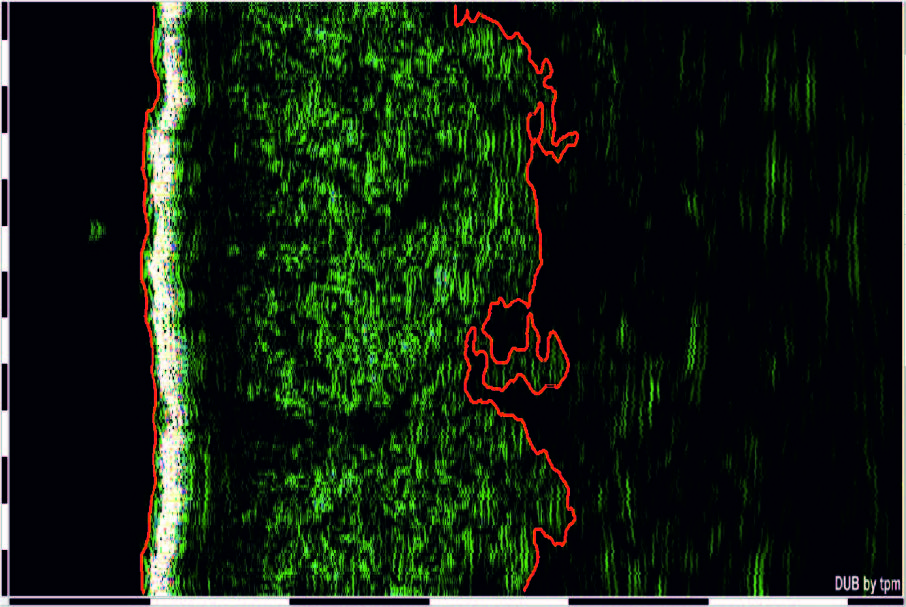

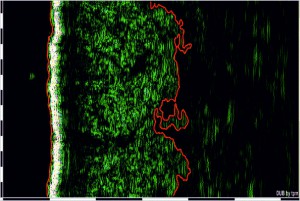

@ Αυτόματη μέτρηση πάχους δέρματος

@ Αυτόματη μέτρηση πυκνότητας δέρματος

@ Δυνατότητα εφαρμογής του λογότυπου της κλινικής ή του ιατρού που το χρησιμοποιεί

• Διαθέσιμοι Υποδοχείς

Γραμμική Β-Σάρωση 22-28 MHz

Μέγιστη Διείσδυση/Αξονική Ανάλυση: 10mm/57 μm

Γραμμική Β-Σάρωση 33-38 MHz

Μέγιστη διείσδυση/Αξονική Ανάλυση 6mm/42μm

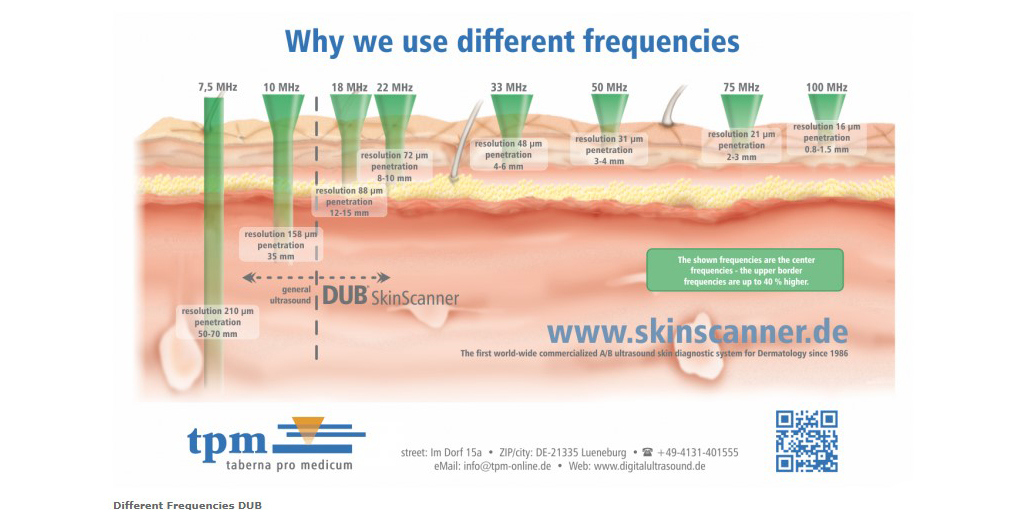

Γιατί χρησιμοποιούμε διαφορετικές συχνότητες



Ανάλυση (Resolution)

Διείσδυση (Penetration)

Οι εμφανιζόμενες συχνότητες είναι οι μέσες συχνότητες – οι πιο υψηλές συχνότητες είναι μέχρι και 40% υψηλότερες.

Πεδία Εφαρμογής

• Καταγραφή

-Γήρανση του δέρματος

-Χειρουργική Mohs

-Ελαστικότητα του δέρματος

-Θεραπεία του δέρματος

• Διάγνωση

-Ιστός κάτω από πληγές και δέρμα

-Φθορά του δέρματος από υπερβολική έκθεση στον ήλιο

-Δερματικές βλάβες προκαλούμενες από διαφορετικά κλινικά αίτια

• Αποτελεσματικότητα

-Θεραπεία με laser

-Θεραπεία πληγών

-Κοσμητική έρευνα

-Αισθητική θεραπεία δέρματος

• Ανίχνευση

-Πάχος δέρματος

-Κίνδυνος οστεοπόρωσης

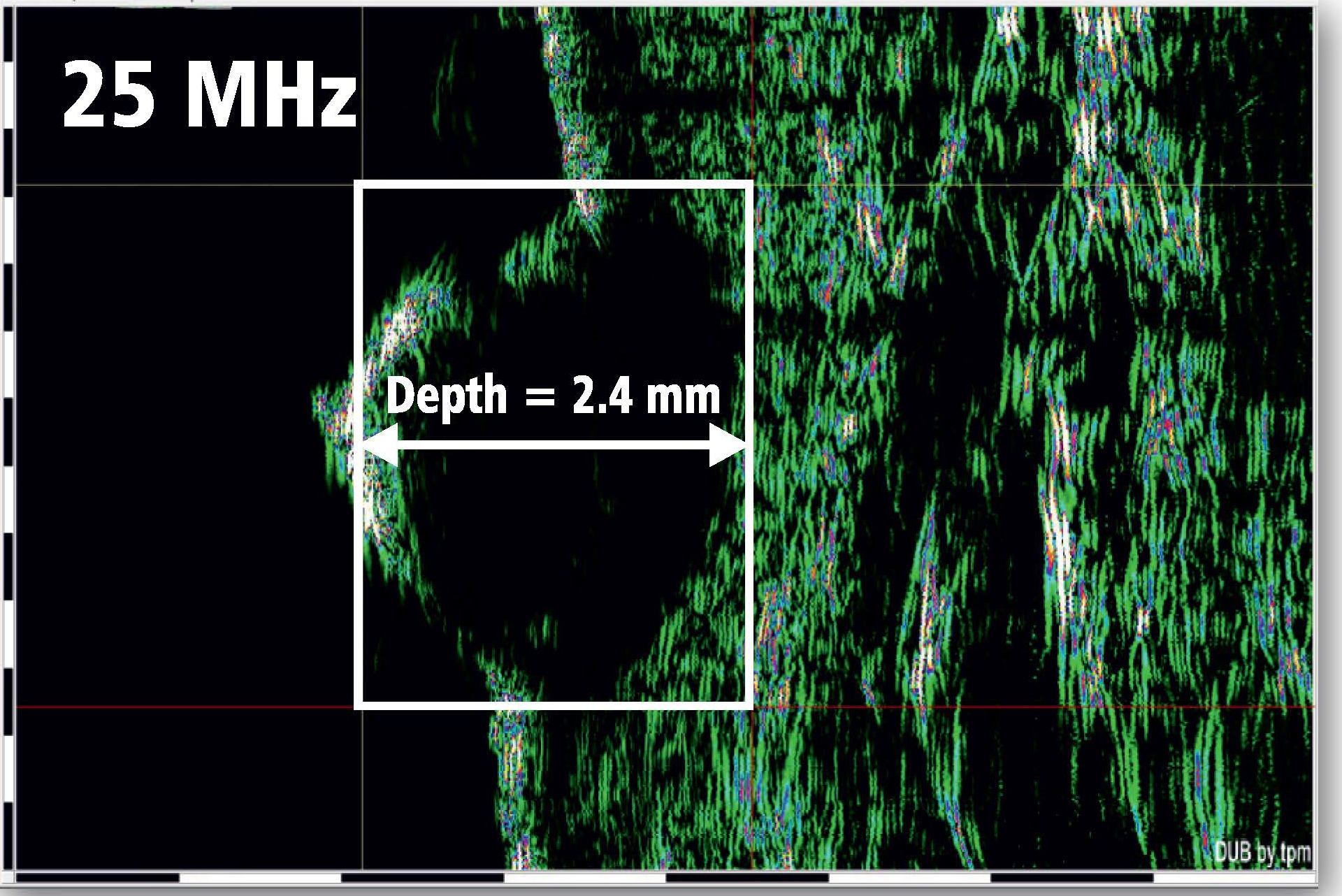

-Βάθος όγκου πριν και μετά τη χειρουργική επέμβαση

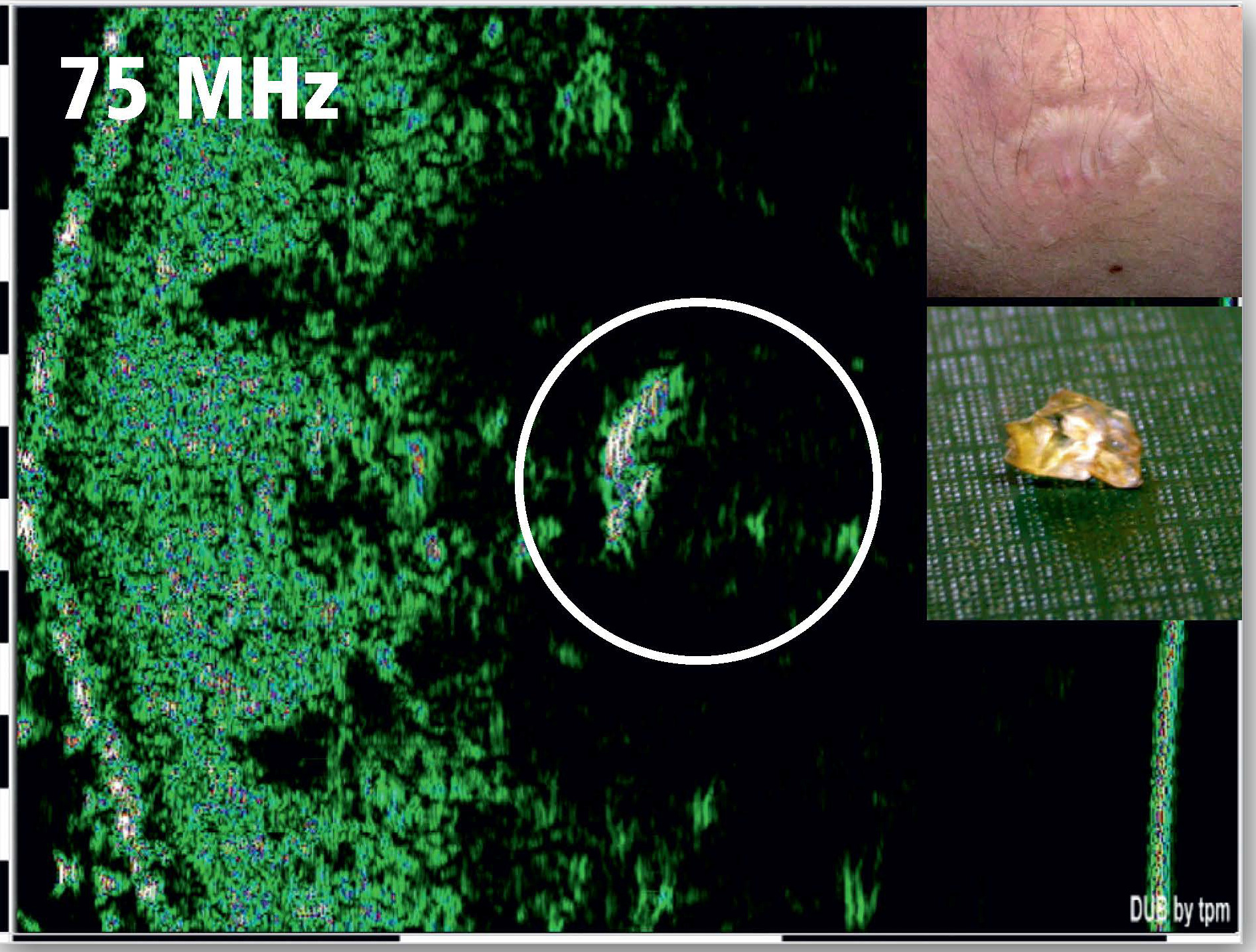

Ξένο σώμα σε ουλώδη ιστό

Οζώδες Βασικοκυτταρικό Καρκίνωμα

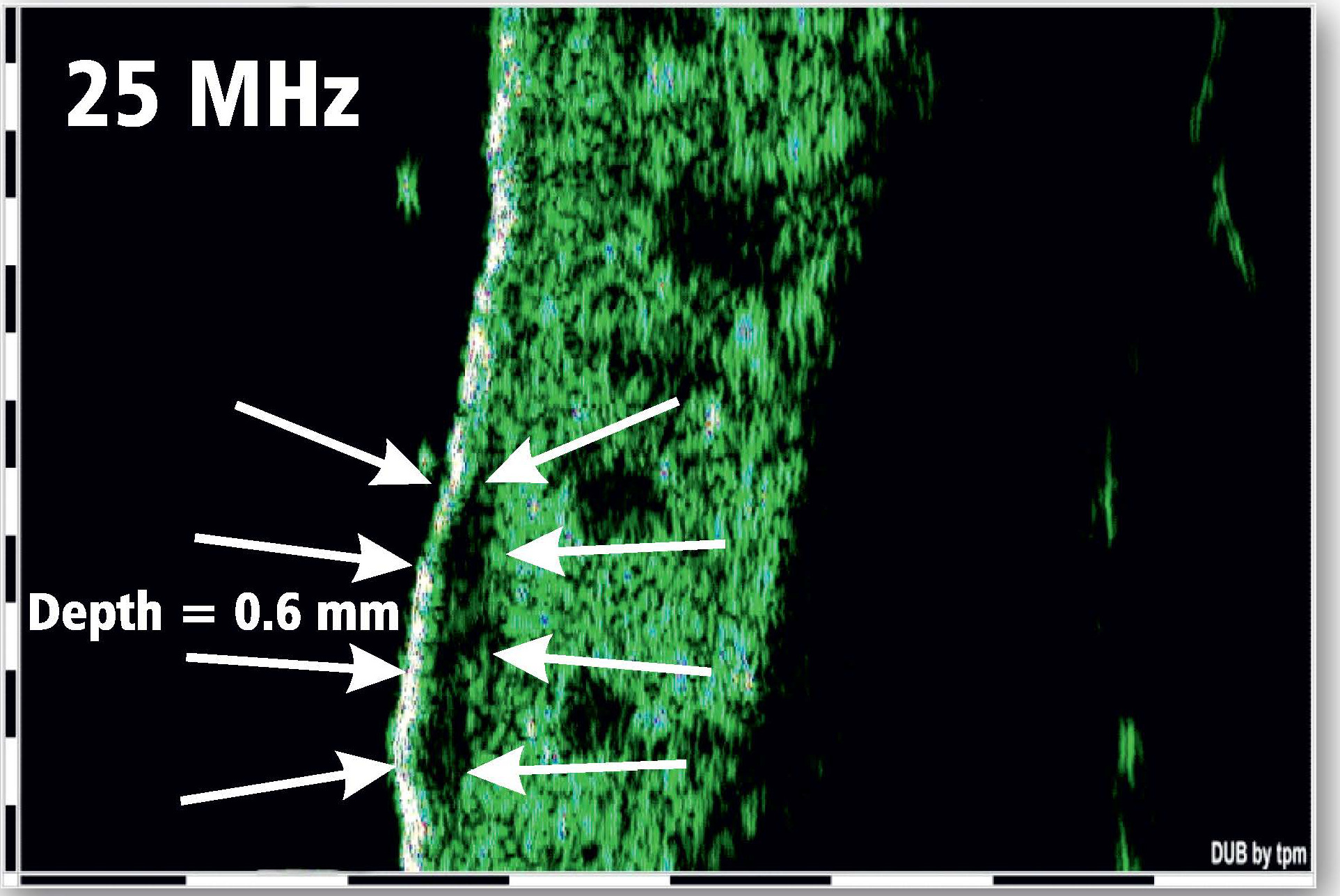

Επιφανειακό Βασικοκυτταρικό Καρκίνωμα

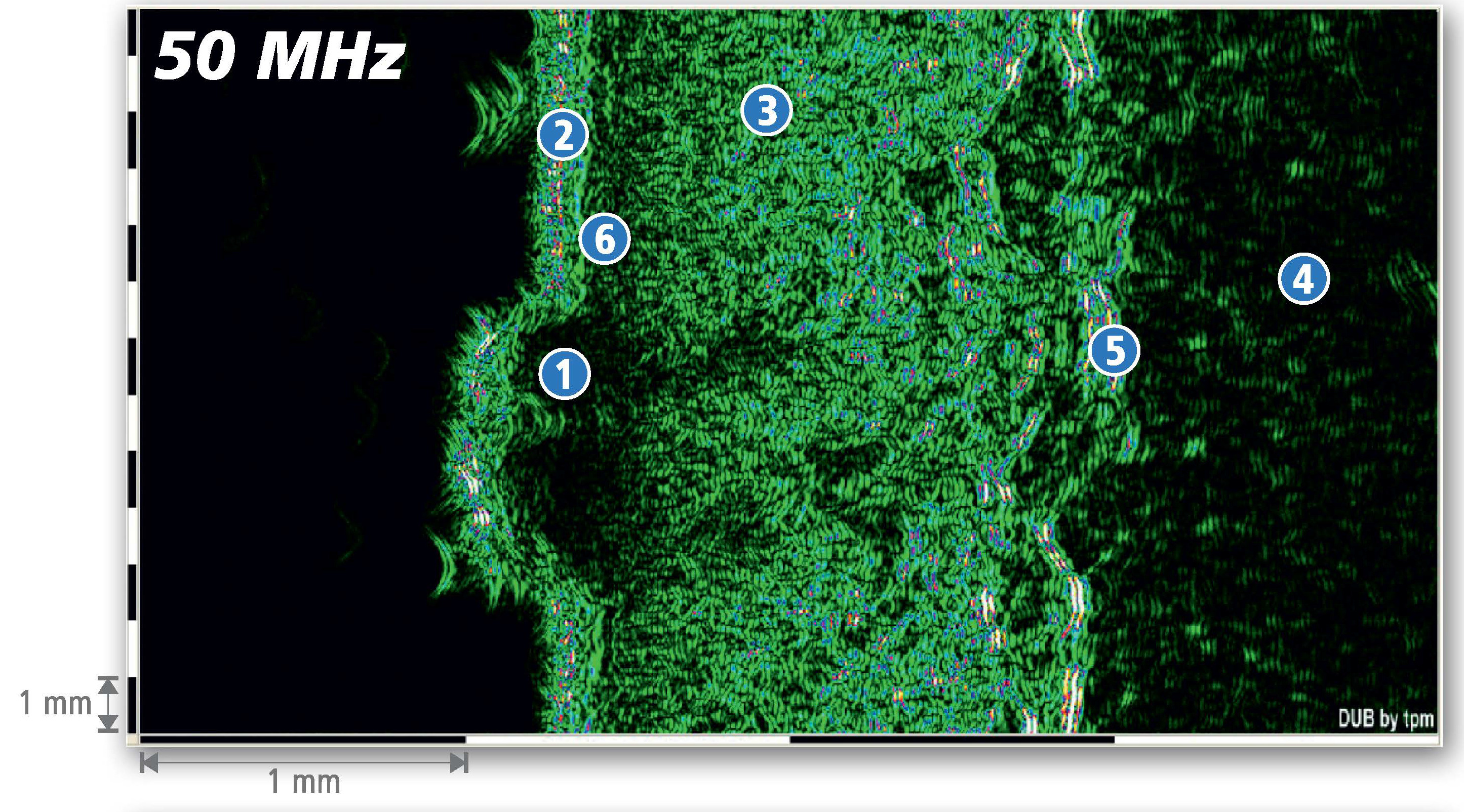

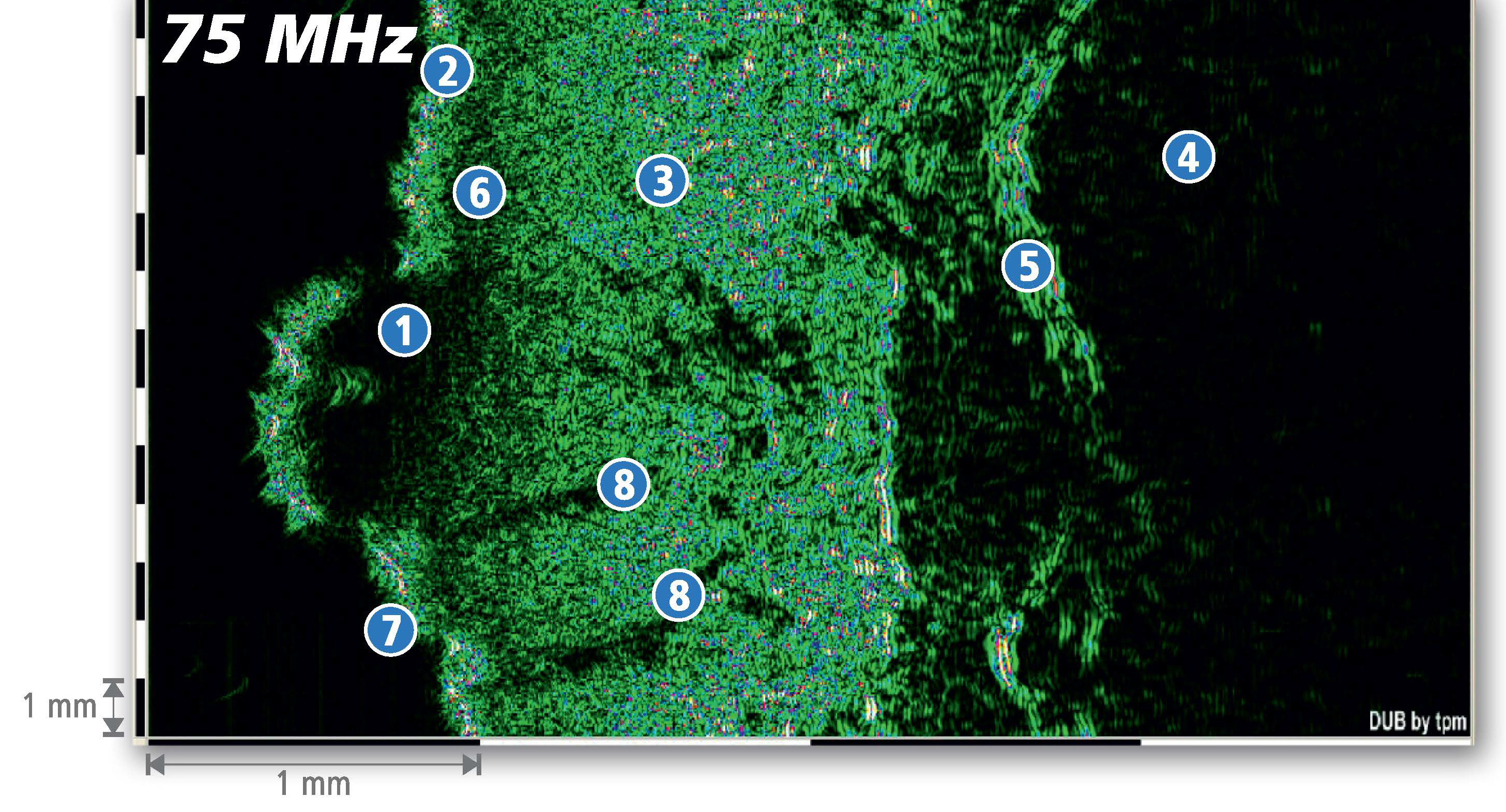

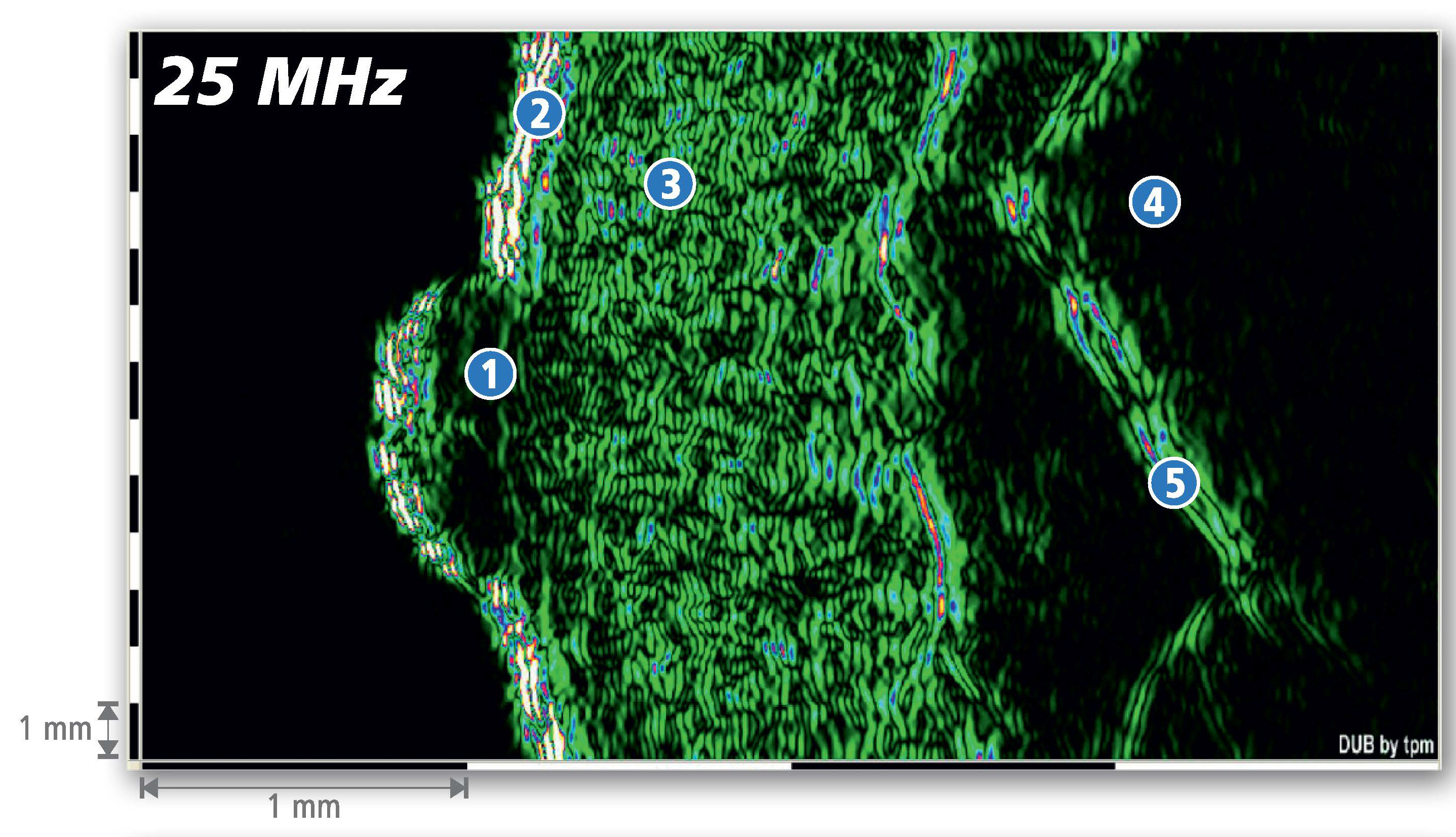

Διαφορετικές συχνότητες – Διαφορετική ανάλυση

1. Σπίλος
2. Επιδερμίδα
3. Χόριο ή Κυρίως δέρμα
4. Υποδόριος λίπος
5. Υποδόριος Ιστός
6. Βλάβες προερχόμενες από τον ήλιο
7. Κεράτινη στιβάδα
8. Τριχοθυλάκια

Λειτουργίες προβολής σάρωσης

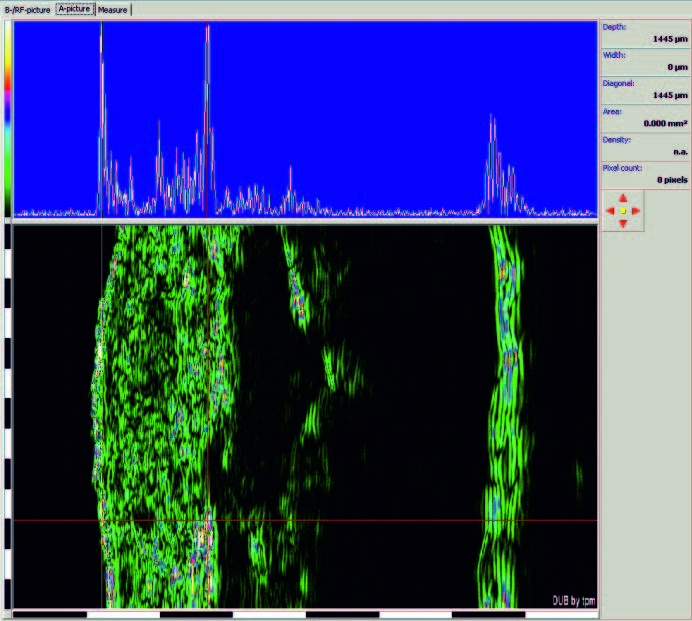

■ Σάρωση A

Μια πλήρης εικόνα υπερήχων αποτελείται από πολλές μεμονωμένες γραμμές σάρωσης A. Με το λογισμικό DUB®SkinScanner είναι δυνατή η προβολή όλων των μεμονωμένων γραμμών A. Μαζί με τη λειτουργία Sum-A, το πάχος του δέρματος μπορεί εύκολα να μετρηθεί.

■ Σάρωση B

Μια πλήρης σάρωση B δημιουργείται από 384/768 γραμμές σάρωσης A. Μετατρέπεται σε μία από τις 7 διαθέσιμες κλίμακες χρώματος και 2 διαφορετικούς μετασχηματισμούς (Hilbert και Full-Wave) και δημιουργείται μια τυπική εικόνα υπερήχων υψηλής συχνότητας για κλινική αξιολόγηση.

■ Σάρωση RF

Η σάρωση RF εμφανίζει τα αρχικά ακατέργαστα δεδομένα της καταγεγραμμένης εικόνας υπερήχων. Όλοι οι υπολογισμοί και οι διαφορετικές προβολές θα υπολογίζονται πάντα από το λογισμικό DUB®SkinScanner με αυτήν τη μορφή δεδομένων για να εξασφαλίζεται η υψηλότερη ποιότητα εικόνας.

Τεχνικα χαρακτηριστικα

(Κυρίως Μονάδα)

Διαστάσεις: 330x270x70mm

Βάρος: 3,9 kg

Τροφοδοσία: 100-240 V AC

Ρυθμός Δειγματοληψίας: 100 MHz

Πλάτος πλάγιου βήματος: 33μm

Συνδεσιμότητα με Η/Υ: USB 2,0/3,0 Υψηλής Ταχύτητας

Εξελιξη

Ιστορία

Μετά από 10 χρόνια ευρείας εμπειρίας στην ιατρική υπερηχογραφία, συμπεριλαμβανομένου ενός εντατικού προγράμματος έρευνας και ανάπτυξης, η tpm ήταν περήφανη που παρουσίασε το πρώτο εμπορικά διαθέσιμο ψηφιακό σύστημα υπερήχων NB – το DUB®20 το 1986, σχεδιασμένο ειδικά για δερματολογική και αισθητική χρήση με υπέρηχο συχνότητας 20 MHz.

Η καλύτερη ανάλυση και η ανώτερη ποιότητα επεξεργασίας σήματος και ανάλυσης εικόνας είναι τα κορυφαία χαρακτηριστικά των συστημάτων DUB®. Το DUB® SkinScanner παρέχει συνεχή και γρήγορη υπερηχογραφία υψηλής ανάλυσης σε απαιτητικούς επιστήμονες. Μετά την κυκλοφορία της έκδοσης για Windows το 2001, το ήδη ευρύ φάσμα λειτουργιών μέτρησης του λογισμικού DUB® έχει διευρυνθεί.

Το 2004 παρουσιάστηκε η πρώτη έκδοση DUB® σε USB: το DUB®-USB. Από τότε και στο εξής, ήταν δυνατή η σύνδεση ενός συστήματος απεικόνισης υπερήχων υψηλής συχνότητας και υψηλής ανάλυσης σε έναν υπάρχοντα υπολογιστή, ελεγχόμενο από το λογισμικό DUB®for Windows.

Στη συνέχεια, το DUB®-USB75 εισήχθηκε στη σειρά προϊόντων μας, επεκτείνοντας τα συστήματα USB σε εύρος συχνοτήτων από 18 MHz έως 75 MHz. Την ίδια χρονιά εισήχθη το σύστημα πολύ υψηλής συχνότητας με 100 MHz.

Το DUB®cutis παρουσιάστηκε ως μια οικονομικά αποδοτική λύση εισαγωγικού επιπέδου με συχνότητα υπερήχου 22 MHz, τώρα με 25 MHz.

Το λογισμικό DUB®SkinScanner έκδοση 5 το 2015, με εντελώς νέο σχεδιασμό και πολλές νέες και βελτιωμένες λειτουργίες, είναι πλέον συμβατό με σχεδόν όλα τα λειτουργικά συστήματα Microsoft Windows

Σήμερα

Το σύνολο (portfolio) των προϊόντων μας προσφέρει συχνότητες από 18 MHz έως 100 MHz που καλύπτονται από φορητές συσκευές DUB®USB. Αυτή η ευρεία γκάμα συσκευών παρέχει ανάλυση (αξονική) από 88 µm έως 16 µm.
